| Desenho 3D | CÓDIGO | Da | Dh | De ± 0,4 |
Di ± 0,4 |
C |
|---|---|---|---|---|---|---|
| - | VDR10025 | 10 | 5 | 8.5 | 5.9 | 25 |
| - | VDR10032 | 10 | 5 | 8.5 | 5.9 | 32 |
| - | VDR10038 | 10 | 5 | 8.5 | 5.9 | 38 |
| - | VDR10044 | 10 | 5 | 8.5 | 5.9 | 44 |
| - | VDR10051 | 10 | 5 | 8.5 | 5.9 | 51 |
| - | VDR10064 | 10 | 5 | 8.5 | 5.9 | 64 |
| - | VDR10076 | 10 | 5 | 8.5 | 5.9 | 76 |
| - | VDR10305 | 10 | 5 | 8.5 | 5.9 | 305 |
| - | VDR13025 | 13 | 6.3 | 11.8 | 8.3 | 25 |
| - | VDR13032 | 13 | 6.3 | 11.8 | 8.3 | 32 |
| - | VDR13038 | 13 | 6.3 | 11.8 | 8.3 | 38 |
| - | VDR13044 | 13 | 6.3 | 11.8 | 8.3 | 44 |
| - | VDR13051 | 13 | 6.3 | 11.8 | 8.3 | 51 |
| - | VDR13064 | 13 | 6.3 | 11.8 | 8.3 | 64 |
| - | VDR13076 | 13 | 6.3 | 11.8 | 8.3 | 76 |
| - | VDR13089 | 13 | 6.3 | 11.8 | 8.3 | 89 |
| - | VDR13305 | 13 | 6.3 | 11.8 | 8.3 | 305 |
| - | VDR16025 | 16 | 8 | 14 | 9.9 | 25 |
| - | VDR16032 | 16 | 8 | 14 | 9.9 | 32 |
| - | VDR16038 | 16 | 8 | 14 | 9.9 | 38 |
| - | VDR16044 | 16 | 8 | 14 | 9.9 | 44 |
| - | VDR16051 | 16 | 8 | 14 | 9.9 | 51 |
| - | VDR16064 | 16 | 8 | 14 | 9.9 | 64 |
| - | VDR16076 | 16 | 8 | 14 | 9.9 | 76 |
| - | VDR16089 | 16 | 8 | 14 | 9.9 | 89 |
| - | VDR16102 | 16 | 8 | 14 | 9.9 | 102 |
| - | VDR16305 | 16 | 8 | 14 | 9.9 | 305 |

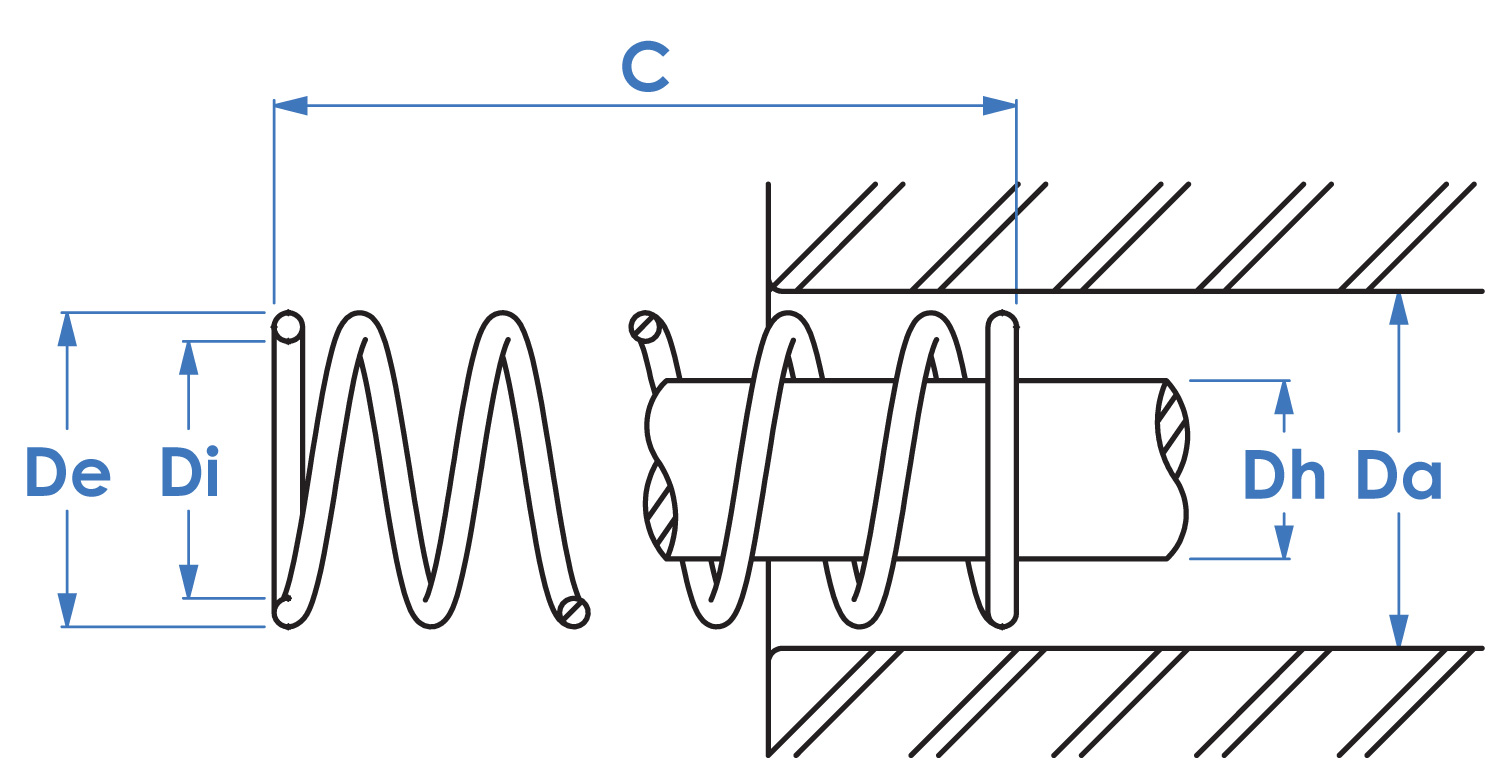

Da - Diâmetro do alojamento onde a mola será utilizada.
Dh - Diâmetro máximo da haste utilizada para guiar a mola
De- Diâmetro externo da mola Di- Diâmetro Interno da mola
Obs: Possuem a vantagem de ocupar menos espaço em relação as molas de fio chato. Possibilitam alojamento em áreas menores, e utilização de uma haste maior. Atendem as mesmas capacidades de compressão das molas de fio chato, porém com carga em torno de 30% menor.
