PORTA PUNÇÃO SEM ORIENTAÇÃO PARA PUNÇÃO CABEÇA CILÍNDRICA ISO 8020

Voltar

IMAGENS

Filtrar por:

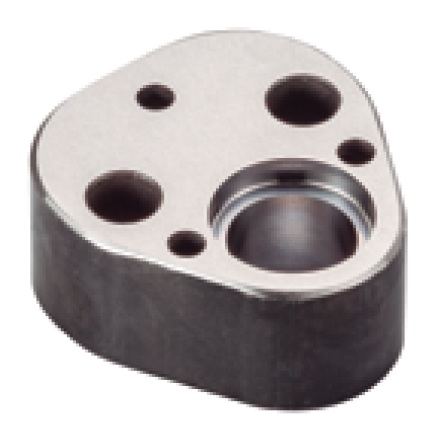

PORTA PUNÇÃO SEM ORIENTAÇÃO PARA PUNÇÃO CABEÇA CILÍNDRICA ISO 8020

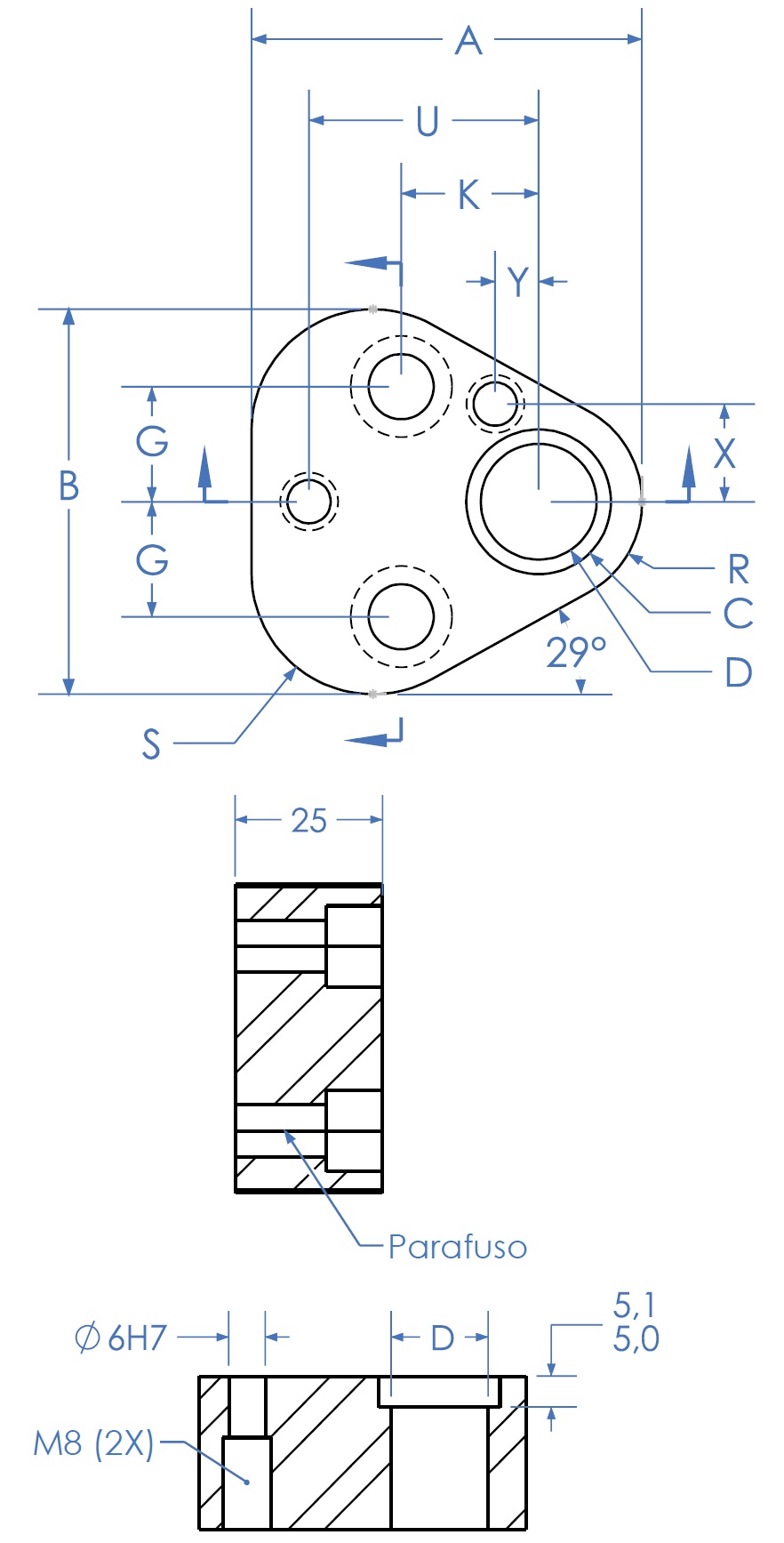

Desenho 3D	CÓDIGO	D	A	B	C	G	K	R	S	U	X	Y	PARAFUSO
	PP2DS08	8	44.5	43.7	14	11.1	19	9.5	12	26.925	9	7.5	M8
	PP2DS10	10	44.5	43.7	14	11.1	19	9.5	12	26.925	9	7.5	M8
	PP2DS13	13	50.8	50	17	14.3	19	12.7	15.2	29.97	12	6.5	M8
	PP2DS16	16	54	53.2	20	15.9	19	14.3	16.8	31.75	13.5	6	M8
	PP2DS20	20	60.3	59.5	24	17.5	19	17.5	20	33.53	16.5	5	M10
	PP2DS25	25	69.9	69.1	29	19.8	23.8	22.2	24.7	40.64	22	7	M12
	PP2DS32	32	69.9	69.1	36	19.8	23.8	22.2	24.7	40.64	22	7	M12

Características
TÉCNICAS
