PORTA PUNÇÃO COM ORIENTAÇÃO PARA PUNÇÃO CABEÇA CILÍNDRICA ISO 8020

Voltar

IMAGENS

Filtrar por:

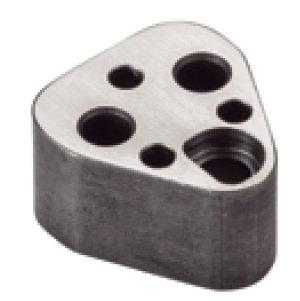

PORTA PUNÇÃO COM ORIENTAÇÃO PARA PUNÇÃO CABEÇA CILÍNDRICA ISO 8020

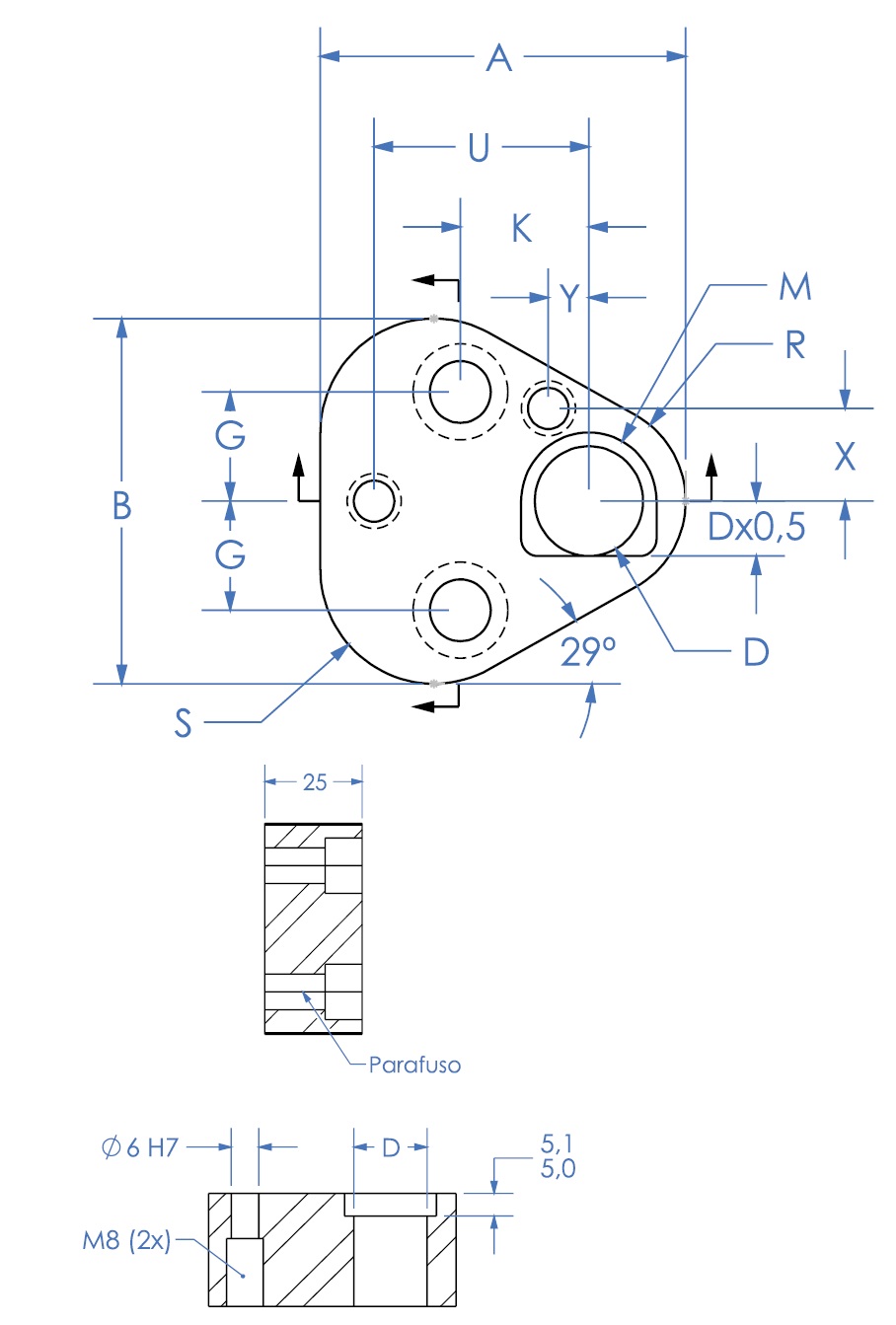

Desenho 3D	CÓDIGO PP4DC	D	A	B	G	K	M	R	S	U	X	Y	PARAFUSO
	PP4DC08	8	44.5	43.7	11.1	19	7	9.5	12	26.925	9	7.5	M8
	PP4DC10	10	44.5	43.7	11.1	19	7	9.5	12	26.925	9	7.5	M8
	PP4DC13	13	50.8	50	14.3	19	8.5	12.7	15.2	29.97	12	6.5	M8
	PP4DC16	16	54	53.2	15.9	19	10	14.3	16.8	31.75	13.5	6	M8
	PP4DC20	20	60.3	59.5	17.5	19	12	17.5	20	33.53	16.5	5	M10
	PP4DC25	25	69.9	69.1	19.8	23.8	14.5	22.2	24.7	40.64	22	7	M12
	PP4DC32	32	69.9	69.1	19.8	23.8	18	22.2	24.7	40.64	22	7	M12

Características
TÉCNICAS
