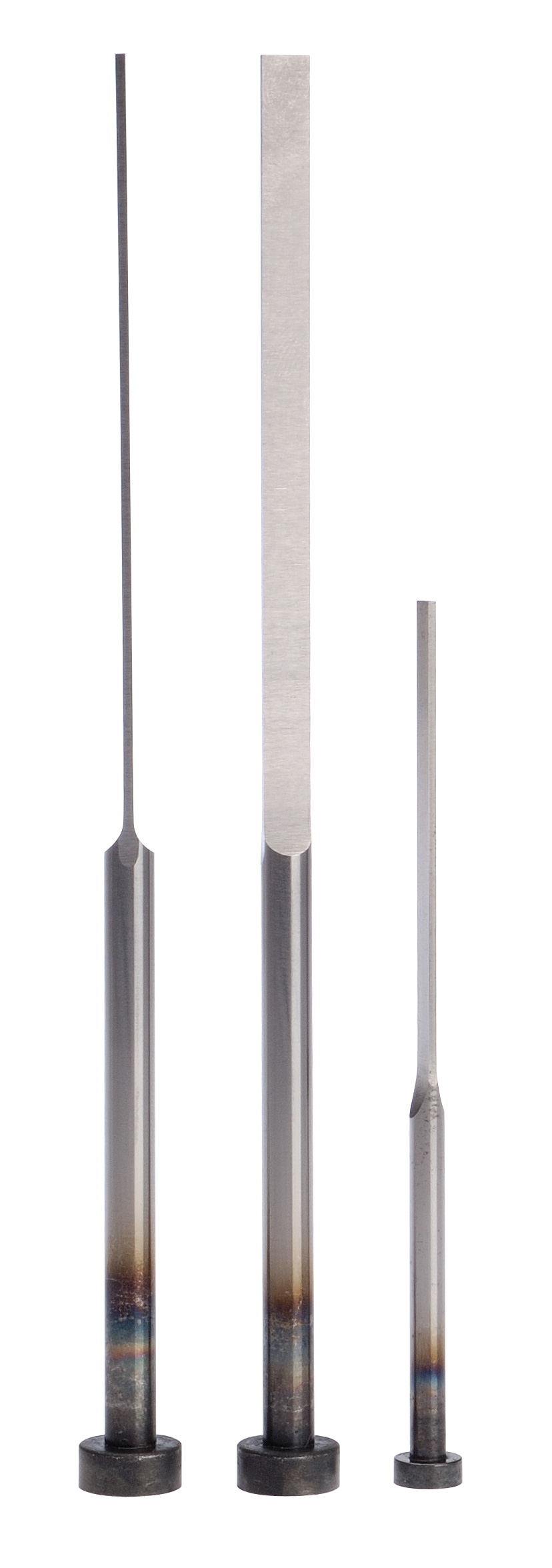

LÂMINA EXTRATORA

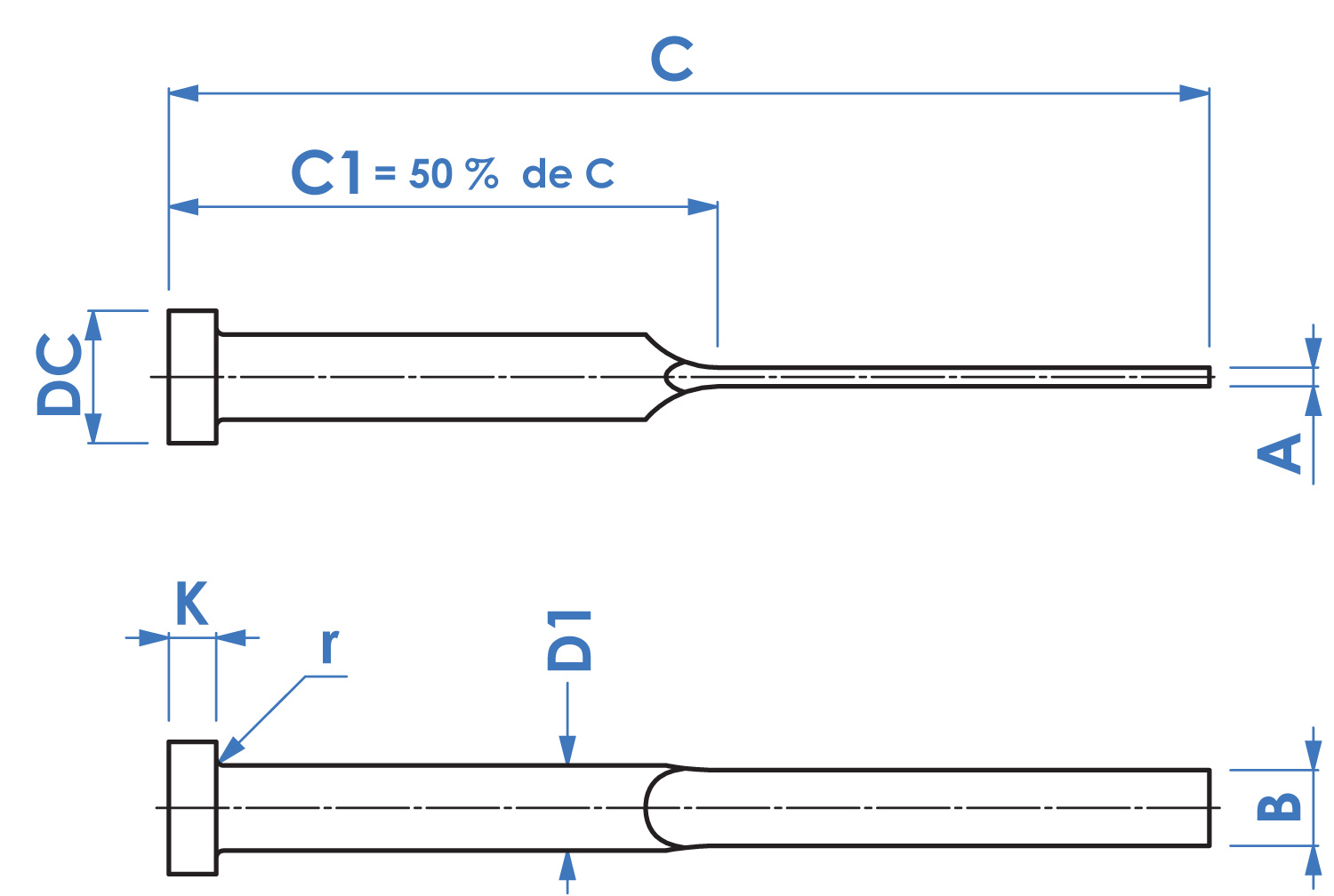

Desenho 3D CÓDIGO A
-0,02		 B
-0,02		 D1
g6		 DC
-0,2		 K
-0,05		 r
0,2		 C
+2
LE1,003,5063 1 3.5 4 8 3 0.3 63
- LE1,003,5080 1 3.5 4 8 3 0.3 80
LE1,003,5100 1 3.5 4 8 3 0.3 100
LE1,003,5125 1 3.5 4 8 3 0.3 125
LE1,003,5160 1 3.5 4 8 3 0.3 160
LE1,003,5200 1 3.5 4 8 3 0.3 200
LE0,803,8063 0.8 3.8 4.2 8 3 0.3 63
- LE0,803,8080 0.8 3.8 4.2 8 3 0.3 80
LE0,803,8100 0.8 3.8 4.2 8 3 0.3 100
LE0,803,8125 0.8 3.8 4.2 8 3 0.3 125
LE0,803,8160 0.8 3.8 4.2 8 3 0.3 160
LE0,803,8200 0.8 3.8 4.2 8 3 0.3 200
LE1,003,8063 1 3.8 4.2 8 3 0.3 63
- LE1,003,8080 1 3.8 4.2 8 3 0.3 80
LE1,003,8100 1 3.8 4.2 8 3 0.3 100
LE1,003,8125 1 3.8 4.2 8 3 0.3 125
LE1,003,8160 1 3.8 4.2 8 3 0.3 160
LE1,003,8200 1 3.8 4.2 8 3 0.3 200
LE1,003,8250 1 3.8 4.2 8 3 0.3 250
LE1,203,8080 1.2 3.8 4.2 8 3 0.3 80
LE1,203,8100 1.2 3.8 4.2 8 3 0.3 100
LE1,203,8125 1.2 3.8 4.2 8 3 0.3 125
LE1,203,8160 1.2 3.8 4.2 8 3 0.3 160
LE1,203,8200 1.2 3.8 4.2 8 3 0.3 200
LE1,203,8250 1.2 3.8 4.2 8 3 0.3 250
LE1,004,5080 1 4.5 5 10 3 0.3 80
LE1,004,5100 1 4.5 5 10 3 0.3 100
LE1,004,5125 1 4.5 5 10 3 0.3 125
LE1,004,5160 1 4.5 5 10 3 0.3 160
LE1,004,5200 1 4.5 5 10 3 0.3 200
LE1,004,5250 1 4.5 5 10 3 0.3 250
LE1,204,5080 1.2 4.5 5 10 3 0.3 80
LE1,204,5100 1.2 4.5 5 10 3 0.3 100
LE1,204,5125 1.2 4.5 5 10 3 0.3 125
LE1,204,5160 1.2 4.5 5 10 3 0.3 160
LE1,204,5200 1.2 4.5 5 10 3 0.3 200
LE1,204,5250 1.2 4.5 5 10 3 0.3 250
LE1,504,5080 1.5 4.5 5 10 3 0.3 80
LE1,504,5100 1.5 4.5 5 10 3 0.3 100
LE1,504,5125 1.5 4.5 5 10 3 0.3 125
LE1,504,5160 1.5 4.5 5 10 3 0.3 160
LE1,504,5200 1.5 4.5 5 10 3 0.3 200
LE1,504,5250 1.5 4.5 5 10 3 0.3 250
LE1,005,5080 1 5.5 6 12 5 0.5 80
LE1,005,5100 1 5.5 6 12 5 0.5 100
LE1,005,5125 1 5.5 6 12 5 0.5 125
LE1,005,5160 1 5.5 6 12 5 0.5 160
LE1,005,5200 1 5.5 6 12 5 0.5 200
LE1,005,5250 1 5.5 6 12 5 0.5 250
LE1,205,5100 1.2 5.5 6 12 5 0.5 100
LE1,205,5125 1.2 5.5 6 12 5 0.5 125
LE1,205,5160 1.2 5.5 6 12 5 0.5 160
LE1,205,5200 1.2 5.5 6 12 5 0.5 200
LE1,205,5250 1.2 5.5 6 12 5 0.5 250
LE1,505,5100 1.5 5.5 6 12 5 0.5 100
LE1,505,5125 1.5 5.5 6 12 5 0.5 125
LE1,505,5160 1.5 5.5 6 12 5 0.5 160
LE1,505,5200 1.5 5.5 6 12 5 0.5 200
LE1,505,5250 1.5 5.5 6 12 5 0.5 250
LE2,005,5100 2 5.5 6 12 5 0.5 100
LE2,005,5125 2 5.5 6 12 5 0.5 125
LE2,005,5160 2 5.5 6 12 5 0.5 160
LE2,005,5200 2 5.5 6 12 5 0.5 200
LE2,005,5250 2 5.5 6 12 5 0.5 250
LE2,005,5315 2 5.5 6 12 5 0.5 315
LE1,207,5100 1.2 7.5 8 14 5 0.5 100
LE1,207,5125 1.2 7.5 8 14 5 0.5 125
LE1,207,5160 1.2 7.5 8 14 5 0.5 160
LE1,207,5200 1.2 7.5 8 14 5 0.5 200
LE1,507,5125 1.5 7.5 8 14 5 0.5 125
LE1,507,5160 1.5 7.5 8 14 5 0.5 160
LE1,507,5200 1.5 7.5 8 14 5 0.5 200
LE1,507,5250 1.5 7.5 8 14 5 0.5 250
LE1,507,5315 1.5 7.5 8 14 5 0.5 315
LE2,007,5160 2 7.5 8 14 5 0.5 160
LE2,007,5200 2 7.5 8 14 5 0.5 200
LE2,007,5250 2 7.5 8 14 5 0.5 250
LE2,007,5315 2 7.5 8 14 5 0.5 315
LE1,509,5160 1.5 9.5 10 16 5 0.5 160
LE1,509,5200 1.5 9.5 10 16 5 0.5 200
LE1,509,5250 1.5 9.5 10 16 5 0.5 250
LE1,509,5315 1.5 9.5 10 16 5 0.5 315
LE2,009,5200 2 9.5 10 16 5 0.5 200
LE2,009,5250 2 9.5 10 16 5 0.5 250
LE2,009,5315 2 9.5 10 16 5 0.5 315
LE2,009,5400 2 9.5 10 16 5 0.5 400
LE2,011,5200 2 11.5 12 18 7 0.8 200
LE2,011,5250 2 11.5 12 18 7 0.8 250
LE2,011,5315 2 11.5 12 18 7 0.8 315
LE2,011,5400 2 11.5 12 18 7 0.8 400
LE2,511,5200 2.5 11.5 12 18 7 0.8 200
LE2,511,5250 2.5 11.5 12 18 7 0.8 250
LE2,511,5315 2.5 11.5 12 18 7 0.8 315
LE2,511,5400 2.5 11.5 12 18 7 0.8 400
LE2,015,5250 2 15.5 16 22 7 0.8 250
LE2,015,5315 2 15.5 16 22 7 0.8 315
LE2,015,5400 2 15.5 16 22 7 0.8 400
LE2,515,5250 2.5 15.5 16 22 7 0.8 250
LE2,515,5315 2.5 15.5 16 22 7 0.8 315
LE2,515,5400 2.5 15.5 16 22 7 0.8 400
Características
TÉCNICAS

Aço H13 especial para trabalho a quente até 500/550.
Temperado, nitretado e retificado.
Dureza superficial do corpo: 65/70HRC.
Dureza da cabeça: 45 ± 5 HRC.



Aço WS com têmpera total 60± HRC, sob encomenda.
Indicado para moldes de injeção em plástico.
Fornecemos peças conforme desenho.
Consulte disponibilidade de estoque.
