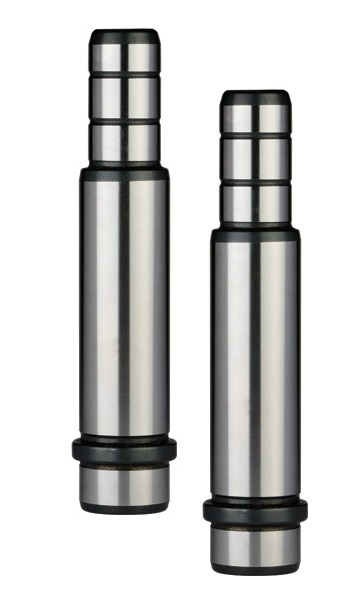

COLUNA PLACA FLUTUANTE GUIADA CFGM

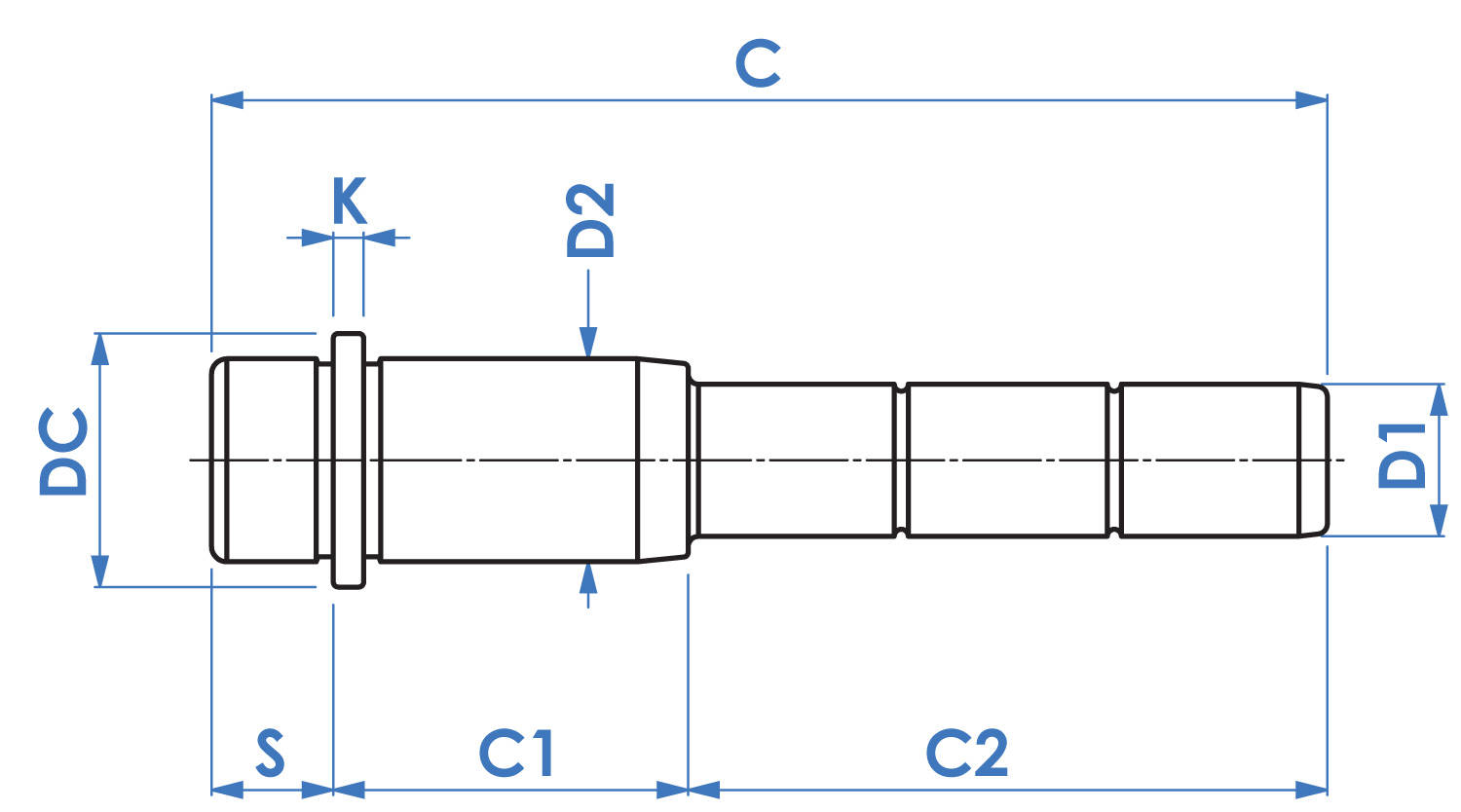

Desenho 3D CÓDIGO D1 D2 DC K C1 C2 S C
- CFGM14027065 14 20 25 6 27 65 12 104
- CFGM14027084 14 20 25 6 27 84 12 123
- CFGM14027102 14 20 25 6 27 102 12 141
- CFGM14036065 14 20 25 6 36 65 12 113
- CFGM14036084 14 20 25 6 36 84 12 132
- CFGM14036102 14 20 25 6 36 102 12 150
- CFGM14046065 14 20 25 6 46 65 12 123
- CFGM14046084 14 20 25 6 46 84 12 142
- CFGM14046102 14 20 25 6 46 102 12 160
- CFGM14056084 14 20 25 6 56 84 12 152
- CFGM14056102 14 20 25 6 56 102 12 170
- CFGM14056122 14 20 25 6 56 122 12 190
- CFGM14066084 14 20 25 6 66 84 12 162
- CFGM14066102 14 20 25 6 66 102 12 180
- CFGM14066122 14 20 25 6 66 122 12 200
- CFGM14066140 14 20 25 6 66 140 12 218
- CFGM15027065 15 20 25 6 27 65 12 104
- CFGM15027084 15 20 25 6 27 84 12 123
- CFGM15027102 15 20 25 6 27 102 12 141
- CFGM15036065 15 20 25 6 36 65 12 113
- CFGM15036084 15 20 25 6 36 84 12 132
- CFGM15036102 15 20 25 6 36 102 12 150
- CFGM15046065 15 20 25 6 46 65 12 123
- CFGM15046084 15 20 25 6 46 84 12 142
- CFGM15046102 15 20 25 6 46 102 12 160
- CFGM15056084 15 20 25 6 56 84 12 152
- CFGM15056102 15 20 25 6 56 102 12 170
- CFGM15056122 15 20 25 6 56 122 12 190
- CFGM15066084 15 20 25 6 66 84 12 162
- CFGM15066102 15 20 25 6 66 102 12 180
- CFGM15066122 15 20 25 6 66 122 12 200
- CFGM15066140 15 20 25 6 66 140 12 218
- CFGM18036065 18 26 31 6 36 65 17 118
- CFGM18036084 18 26 31 6 36 84 17 137
- CFGM18036102 18 26 31 6 36 102 17 155
- CFGM18036122 18 26 31 6 36 122 17 175
- CFGM18036140 18 26 31 6 36 140 17 193
- CFGM18046084 18 26 31 6 46 84 17 147
- CFGM18046102 18 26 31 6 46 102 17 165
- CFGM18046122 18 26 31 6 46 122 17 185
- CFGM18046140 18 26 31 6 46 140 17 203
- CFGM18056084 18 26 31 6 56 84 17 157
- CFGM18056102 18 26 31 6 56 102 17 175
- CFGM18056122 18 26 31 6 56 122 17 195
- CFGM18056140 18 26 31 6 56 140 17 213
- CFGM18056168 18 26 31 6 56 168 17 241
- CFGM18066102 18 26 31 6 66 102 17 185
- CFGM18066122 18 26 31 6 66 122 17 205
- CFGM18066140 18 26 31 6 66 140 17 223
- CFGM18066168 18 26 31 6 66 168 17 251
- CFGM18076102 18 26 31 6 76 102 17 195
- CFGM18076122 18 26 31 6 76 122 17 215
- CFGM18076140 18 26 31 6 76 140 17 233
- CFGM18076168 18 26 31 6 76 168 17 261
- CFGM18096122 18 26 31 6 96 122 17 235
- CFGM18096140 18 26 31 6 96 140 17 253
- CFGM18096168 18 26 31 6 96 168 17 281
- CFGM18096198 18 26 31 6 96 198 17 311
- CFGM20036065 20 26 31 6 36 65 17 118
- CFGM20036084 20 26 31 6 36 84 17 137
- CFGM20036102 20 26 31 6 36 102 17 155
- CFGM20036122 20 26 31 6 36 122 17 175
- CFGM20036140 20 26 31 6 36 140 17 193
- CFGM20046084 20 26 31 6 46 84 17 147
- CFGM20046102 20 26 31 6 46 102 17 165
- CFGM20046122 20 26 31 6 46 122 17 185
- CFGM20046140 20 26 31 6 46 140 17 203
- CFGM20056084 20 26 31 6 56 84 17 157
- CFGM20056102 20 26 31 6 56 102 17 175
- CFGM20056122 20 26 31 6 56 122 17 195
- CFGM20056140 20 26 31 6 56 140 17 213
- CFGM20056168 20 26 31 6 56 168 17 241
- CFGM20066102 20 26 31 6 66 102 17 185
- CFGM20066122 20 26 31 6 66 122 17 205
- CFGM20066140 20 26 31 6 66 140 17 223
- CFGM20066168 20 26 31 6 66 168 17 251
- CFGM20076102 20 26 31 6 76 102 17 195
- CFGM20076122 20 26 31 6 76 122 17 215
- CFGM20076140 20 26 31 6 76 140 17 233
- CFGM20076168 20 26 31 6 76 168 17 261
- CFGM20096122 20 26 31 6 96 122 17 235
- CFGM20096140 20 26 31 6 96 140 17 253
- CFGM20096168 20 26 31 6 96 168 17 281
- CFGM20096198 20 26 31 6 96 198 17 311
- CFGM22036065 22 30 35 6 36 65 17 118
- CFGM22036084 22 30 35 6 36 84 17 137
- CFGM22036102 22 30 35 6 36 102 17 155
- CFGM22036122 22 30 35 6 36 122 17 175
- CFGM22036140 22 30 35 6 36 140 17 193
- CFGM22046084 22 30 35 6 46 84 17 147
- CFGM22046102 22 30 35 6 46 102 17 165
- CFGM22046122 22 30 35 6 46 122 17 185
- CFGM22046140 22 30 35 6 46 140 17 203
- CFGM22056084 22 30 35 6 56 84 17 157
- CFGM22056102 22 30 35 6 56 102 17 175
- CFGM22056122 22 30 35 6 56 122 17 195
- CFGM22056140 22 30 35 6 56 140 17 213
- CFGM22056168 22 30 35 6 56 168 17 241
- CFGM22066102 22 30 35 6 66 102 17 185
- CFGM22066122 22 30 35 6 66 122 17 205
- CFGM22066140 22 30 35 6 66 140 17 223
- CFGM22066168 22 30 35 6 66 168 17 251
- CFGM22076102 22 30 35 6 76 102 17 195
- CFGM22076122 22 30 35 6 76 122 17 215
- CFGM22076140 22 30 35 6 76 140 17 233
- CFGM22076168 22 30 35 6 76 168 17 261
- CFGM22096122 22 30 35 6 96 122 17 235
- CFGM22096140 22 30 35 6 96 140 17 253
- CFGM22096168 22 30 35 6 96 168 17 281
- CFGM22096198 22 30 35 6 96 198 17 311
- CFGM24036065 24 30 35 6 36 65 17 118
- CFGM24036084 24 30 35 6 36 84 17 137
- CFGM24036102 24 30 35 6 36 102 17 155
- CFGM24036122 24 30 35 6 36 122 17 175
- CFGM24036140 24 30 35 6 36 140 17 193
- CFGM24046084 24 30 35 6 46 84 17 147
- CFGM24046102 24 30 35 6 46 102 17 165
- CFGM24046122 24 30 35 6 46 122 17 185
- CFGM24046140 24 30 35 6 46 140 17 203
- CFGM24056084 24 30 35 6 56 84 17 157
- CFGM24056102 24 30 35 6 56 102 17 175
- CFGM24056122 24 30 35 6 56 122 17 195
- CFGM24056140 24 30 35 6 56 140 17 213
- CFGM24056168 24 30 35 6 56 168 17 241
- CFGM24066102 24 30 35 6 66 102 17 185
- CFGM24066122 24 30 35 6 66 122 17 205
- CFGM24066140 24 30 35 6 66 140 17 223
- CFGM24066168 24 30 35 6 66 168 17 251
- CFGM24076102 24 30 35 6 76 102 17 195
- CFGM24076122 24 30 35 6 76 122 17 215
- CFGM24076140 24 30 35 6 76 140 17 233
- CFGM24076168 24 30 35 6 76 168 17 261
- CFGM24096122 24 30 35 6 96 122 17 235
- CFGM24096140 24 30 35 6 96 140 17 253
- CFGM24096168 24 30 35 6 96 168 17 281
- CFGM24096198 24 30 35 6 96 198 17 311
- CFGM30046084 30 42 47 6 46 84 21 151
- CFGM30046102 30 42 47 6 46 102 21 169
- CFGM30046122 30 42 47 6 46 122 21 189
- CFGM30046140 30 42 47 6 46 140 21 207
- CFGM30046168 30 42 47 6 46 168 21 235
- CFGM30056102 30 42 47 6 56 102 21 179
- CFGM30056122 30 42 47 6 56 122 21 199
- CFGM30056140 30 42 47 6 56 140 21 217
- CFGM30056168 30 42 47 6 56 168 21 245
- CFGM30066102 30 42 47 6 66 102 21 189
- CFGM30066122 30 42 47 6 66 122 21 209
- CFGM30066140 30 42 47 6 66 140 21 227
- CFGM30066168 30 42 47 6 66 168 21 255
- CFGM30066198 30 42 47 6 66 198 21 285
- CFGM30076122 30 42 47 6 76 122 21 219
- CFGM30076140 30 42 47 6 76 140 21 237
- CFGM30076168 30 42 47 6 76 168 21 265
- CFGM30076198 30 42 47 6 76 198 21 295
- CFGM30096122 30 42 47 6 96 122 21 239
- CFGM30096140 30 42 47 6 96 140 21 257
- CFGM30096168 30 42 47 6 96 168 21 285
- CFGM30096198 30 42 47 6 96 198 21 315
- CFGM30116140 30 42 47 6 116 140 21 277
- CFGM30116168 30 42 47 6 116 168 21 305
- CFGM30116198 30 42 47 6 116 198 21 335
- CFGM30116245 30 42 47 6 116 245 21 382
- CFGM32046084 32 42 47 6 46 84 21 151
- CFGM32046102 32 42 47 6 46 102 21 169
- CFGM32046122 32 42 47 6 46 122 21 189
- CFGM32046140 32 42 47 6 46 140 21 207
- CFGM32046168 32 42 47 6 46 168 21 235
- CFGM32056102 32 42 47 6 56 102 21 179
- CFGM32056122 32 42 47 6 56 122 21 199
- CFGM32056140 32 42 47 6 56 140 21 217
- CFGM32056168 32 42 47 6 56 168 21 245
- CFGM32066102 32 42 47 6 66 102 21 189
- CFGM32066122 32 42 47 6 66 122 21 209
- CFGM32066140 32 42 47 6 66 140 21 227
- CFGM32066168 32 42 47 6 66 168 21 255
- CFGM32066198 32 42 47 6 66 198 21 285
- CFGM32076122 32 42 47 6 76 122 21 219
- CFGM32076140 32 42 47 6 76 140 21 237
- CFGM32076168 32 42 47 6 76 168 21 265
- CFGM32076198 32 42 47 6 76 198 21 295
- CFGM32096122 32 42 47 6 96 122 21 239
- CFGM32096140 32 42 47 6 96 140 21 257
- CFGM32096168 32 42 47 6 96 168 21 285
- CFGM32096198 32 42 47 6 96 198 21 315
- CFGM32116140 32 42 47 6 116 140 21 277
- CFGM32116168 32 42 47 6 116 168 21 305
- CFGM32116198 32 42 47 6 116 198 21 335
- CFGM32116245 32 42 47 6 116 245 21 382
Características
TÉCNICAS
